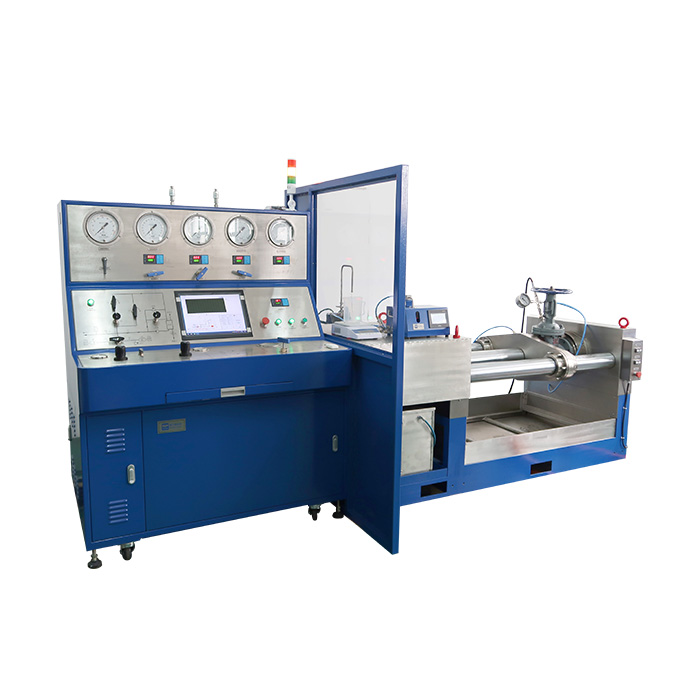

Универсальный стенд для испытания клапанов TC-10-1
1. Условия эксплуатации:Температура: 0–50°C; Влажность: 50–95%; Давление: атмосферное.
2. Стандарты: ANSI B16.104, GB/T 13927-2008 и др.
3. Объекты испытаний: Фланцевые, резьбовые или сварные клапаны (вентили, задвижки, шаровые краны и т. д.).
4. Функции испытаний: Проверка герметичности седла и прочности клапана.
5. Диапазон клапанов: DN15–DN250.
6. Испытательная среда: Вода, сжатый воздух.
7. Испытательное давление: Вода: 0–300 бар;Воздух: 0–6,9 бар
8. Усилие зажима: 60 тонн, бесступенчатая регулировка с автоматическим пропорциональным точным зажимом.
- Параметры продукта
1. Условия эксплуатации:Температура: 0–50°C; Влажность: 50–95%; Давление: атмосферное.
2. Стандарты: ANSI B16.104, GB/T 13927-2008 и др.
3. Объекты испытаний: Фланцевые, резьбовые или сварные клапаны (вентили, задвижки, шаровые краны и т. д.).
4. Функции испытаний: Проверка герметичности седла и прочности клапана.
5. Диапазон клапанов: DN15–DN250.
6. Испытательная среда: Вода, сжатый воздух.
7. Испытательное давление: Вода: 0–300 бар;Воздух: 0–6,9 бар
8. Усилие зажима: 60 тонн, бесступенчатая регулировка с автоматическим пропорциональным точным зажимом.
▍Области применения
Оборудование было самостоятельно разработано компанией Telide на основе требований заказчика и соответствует соответствующим национальным стандартам.
Стенд состоит из трех основных частей: пульта управления, зажимного устройства и защитного экрана. Он предназначен для испытаний на герметичность седла и прочность запорных клапанов высокого и среднего давления, шаровых кранов, вентилей и других клапанов с прямоточными фланцевыми или сварными конструкциями. Благодаря почти 20-летнему опыту проектирования и производства испытательных стендов, Telide использует высококачественные компоненты, передовые системные решения, рациональные механические конструкции и специализированное программное обеспечение, что гарантирует соответствие и превосходство характеристик оборудования ожиданиям клиентов.
▍Основные особенности
Общие характеристики оборудования:
- Эргономичный дизайн для безопасной и комфортной работы.
- Высокая эффективность, обеспечивающая быструю окупаемость и долгосрочную выгоду.
Оснащен функцией самоблокировки зажима, защитным экраном и многоуровневой защитой (например, ограничением давления) для обеспечения безопасности персонала.
Пульт управления:
- Манометр может быть установлен на панели или сверху, с функцией защиты от превышения давления.
- Совместим с жидкими и газообразными испытательными средами.
- Оснащен цифровым счетчиком пузырьков для повышения уровня автоматизации.
Зажимное устройство:
- Патентованная пропорциональная гидравлическая система зажима обеспечивает точное усилие, предотвращая деформацию клапана из-за избыточного давления.
▍Значение параметра
1. Условия эксплуатации:Температура: 0–50°C; Влажность: 50–95%; Давление: атмосферное.
2. Стандарты: ANSI B16.104, GB/T 13927-2008 и др.
3. Объекты испытаний: Фланцевые, резьбовые или сварные клапаны (вентили, задвижки, шаровые краны и т. д.).
4. Функции испытаний: Проверка герметичности седла и прочности клапана.
5. Диапазон клапанов: DN15–DN250.
6. Испытательная среда: Вода, сжатый воздух.
7. Испытательное давление: Вода: 0–300 бар;Воздух: 0–6,9 бар
8. Усилие зажима: 60 тонн, бесступенчатая регулировка с автоматическим пропорциональным точным зажимом.
