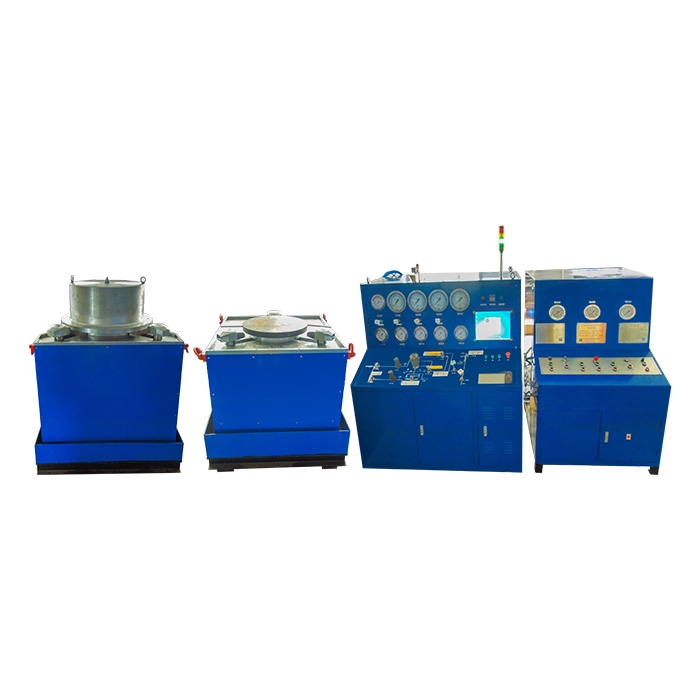

Стенд для гидростатических испытаний поворотных и универсальных клапанов TB-28
1. Испытательная среда: вода, сжатый воздух;
2. Испытательное давление: <8 бар (воздух); <310 бар (жидкий);
3. Испытательный диапазон: большая консоль зажима DN50-300, малая консоль зажима DN300-700;
4. Усилие зажима: большая консоль зажима < 210т, малая консоль зажима < 60т;
5. Источник питания: чистый и сухой сжатый воздух, 1,0м3н.у. /Min@6.9 бар,AC380V/50Hz,3kW;
6. Размеры и вес:
Консоль systeml: L1440*W1840*H1850;
Консоль управления: L1000*W1240*H1450;
Большая консоль зажима: L1420*W1420*H1820;
Маленькая консоль зажима: L950*W950*H1300.
- Параметры продукта
1. Испытательная среда: вода, сжатый воздух;
2. Испытательное давление: <8 бар (воздух); <310 бар (жидкий);
3. Испытательный диапазон: большая консоль зажима DN50-300, малая консоль зажима DN300-700;
4. Усилие зажима: большая консоль зажима < 210т, малая консоль зажима < 60т;
5. Источник питания: чистый и сухой сжатый воздух, 1,0м3н.у. /Min@6.9 бар,AC380V/50Hz,3kW;
6. Размеры и вес:
Консоль systeml: L1440*W1840*H1850;
Консоль управления: L1000*W1240*H1450;
Большая консоль зажима: L1420*W1420*H1820;
Маленькая консоль зажима: L950*W950*H1300.
▍Области применения
Стенд для гидростатических испытаний поворотных и универсальных клапанов TB-28
Подходит для испытания корпуса и испытания на герметичность клапана бабочки под давлением воды, а также для испытания корпуса и испытания на герметичность обычных промышленных клапанов, таких как запорный клапан, диафрагменный клапан, запорный клапан, шаровый клапан, контрольный клапан и т.д. Акк. К стандартным требованиям JB/T 9092, API598.
▍Основные особенности
1. Интегрирована с газоводяной системой подачи давления, интеллектуальной компьютерной системой, системой испытания на циркуляцию воды и гидравлической системой зажима;
2. Оборудован водяным насосом высокого давления, большим водяным насосом низкого давления и испытательной средой, пригодной для повторного использования;
3 автоматический и ручной режим зажима;
4. Высокая жесткость механической конструкции. Зажимы когтей могут подниматься и падать одновременно, делать синхронное радиальное движение. Привод цилиндра масла зажимы когти непосредственно, чтобы гарантировать каждый когти получить единообразную силу, даже если фланцы клапана поверхность неравномерна. Усилие зажима может достигать 200 т, а испытательный диапазон-DN700;
5. Оснащена интеллектуальной компьютерной системой и программным обеспечением системы управления с данными об испытаниях клапанов для получения данных о испытательном давлении в режиме реального времени.
▍Значение параметра
1. Испытательная среда: вода, сжатый воздух;
2. Испытательное давление: <8 бар (воздух); <310 бар (жидкий);
3. Испытательный диапазон: большая консоль зажима DN50-300, малая консоль зажима DN300-700;
4. Усилие зажима: большая консоль зажима < 210т, малая консоль зажима < 60т;
5. Источник питания: чистый и сухой сжатый воздух, 1,0м3н.у. /Min@6.9 бар,AC380V/50Hz,3kW;
6. Размеры и вес:
Консоль systeml: L1440*W1840*H1850;
Консоль управления: L1000*W1240*H1450;
Большая консоль зажима: L1420*W1420*H1820;
Маленькая консоль зажима: L950*W950*H1300.
