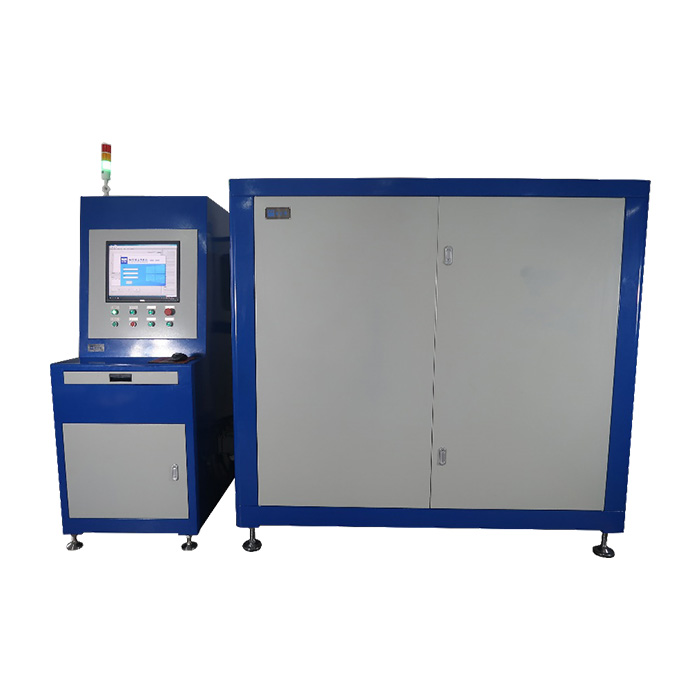

стенд для испытания нефтяных импульсов HPU-1302
1. Испытательная среда: вода, масло и т.д.
2. Диапазон импульсного пикового давления: произвольная настройка 5- 70мпа
3. Диапазон давления в импульсной долине: может быть установлен ниже 40мпа
4. Точность измерения давления: от 5% до fs
5. Точность регулирования давления: от 2% до fs
6. Импульсный генератор: цилиндр под давлением
7. Метод контроля давления: электрогидравлический серво-автоматический контроль
8. Импульсная частота: 0,5-1,3гц
9. Волновой волны импульсного давления: трапезоидальная волна, синусоидальная волна, трехсторонняя волна
10. Число испытательных образцов: согласно соответствующим стандартам
- Параметры продукта
1. Испытательная среда: вода, масло и т.д.
2. Диапазон импульсного пикового давления: произвольная настройка 5- 70мпа
3. Диапазон давления в импульсной долине: может быть установлен ниже 40мпа
4. Точность измерения давления: от 5% до fs
5. Точность регулирования давления: от 2% до fs
6. Импульсный генератор: цилиндр под давлением
7. Метод контроля давления: электрогидравлический серво-автоматический контроль
8. Импульсная частота: 0,5-1,3гц
9. Волновой волны импульсного давления: трапезоидальная волна, синусоидальная волна, трехсторонняя волна
10. Число испытательных образцов: согласно соответствующим стандартам
▍Области применения
Масляный пульсирующий стенд HPU - 1302
Применяется к различным компонентам трубопроводов, малополостным клапанам и другим образцам; Газовые баллоны, стальные баллоны и другие сосуды под давлением.
▍Основные особенности
1. Характеристики оборудования:
Импульсный испытательный стенд TELIDE hпу -1302 состоит из гидравлического пульта управления, интегрированного пульта компьютерного мониторинга и промышленного охладителя на основе стандарта SAE J343, ISO 6803, ISO 6605, MIL a 5503E, PREN 2624, ARP 1383, ISO 6772 и т.д. Он прорвется через концепцию дизайна существующих отечественных продуктов, с красивым внешним видом, идеальным методом сборки, компактной конструкции шкафа, и чрезвычайно прост в установке и использовании. Собственная конструкция циркуляторов высокой температуры и высокого давления для испытательной среды TELIDE соответствует требованиям стандарта.
2. Функции и возможности программного обеспечения:
1. Перед началом эксплуатации транспортного средства предварительно настроить процесс испытания под давлением, включая пиковое давление и давление в долине, число импульсов, среднюю температуру, волновую форму и другие соответствующие параметры;
2. Внедрение высокочастотной регистрационной карточки и мощной системы защиты от помех и компьютерной регистрации;
3. Отображать кривую давления и температурную кривую в режиме реального времени. Тестовые данные сохраняются в файле Excel, удобном для доступа и хранения. Генерировать отчет временного давления, температуры и временной кривой. Оборудование, интерфейс, параметры могут быть изменены в зависимости от потребностей пользователя. Модуль давления может быть преобразован своевременно: MPa-bar-psi.
3. Элементы безопасности:
Функция аварийной остановки; Функция сигнализации уровня жидкости и остановки сигнализации при повышенной температуре; Оборудование для открытия двери и остановки во время испытания.
▍Значение параметра
Основная система давления
1. Испытательная среда: вода, масло и т.д.
2. Диапазон импульсного пикового давления: произвольная настройка 5- 70мпа
3. Диапазон давления в импульсной долине: может быть установлен ниже 40мпа
4. Точность измерения давления: от 5% до fs
5. Точность регулирования давления: от 2% до fs
6. Импульсный генератор: цилиндр под давлением
7. Метод контроля давления: электрогидравлический серво-автоматический контроль
8. Импульсная частота: 0,5-1,3гц
9. Волновой волны импульсного давления: трапезоидальная волна, синусоидальная волна, трехсторонняя волна
10. Число испытательных образцов: согласно соответствующим стандартам
11. Расширение испытательного образца: ≤0.5L
12. Импульсный номер в ходе одного испытания: произвольно устанавливается в соответствии с требованиями стандарта испытания
13. Средняя температура воздуха
Вода: +10. ~+80.
Нефть: +10 ℃ ~ +100 ℃, выше +150 ℃ может быть предоставлено
14. Требования к мощности: 40kw, AC380V/50Hz
Компьютеризированные системы контроля
1. Импульсная форма сигнала
(1) использование технологии интеллектуального гидравлического управления серво, импульсной формы давления и импульсного числа произвольно устанавливаются в контролируемом диапазоне.
(2) форма волны при испытании под давлением: трапезоидальная волна, синусоидальная волна, трехсторонняя волна.
2. Точность сигнала давления
Точность регулирования давления может достигать 2%FS, точность измерения давления может достигать 0,5% fs.
3. ПК
Нижний компьютер: контроллер
Верхний компьютер: промышленный компьютер управления
4. Программное обеспечение
Программное обеспечение для управления: специальная система регистрации импульсов TELIDE
Формат отчета: EXCEL
