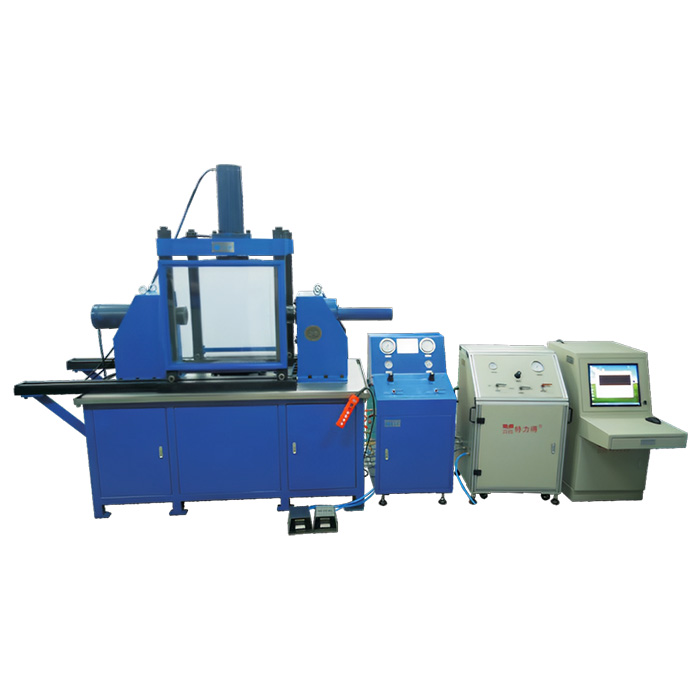

Многофункциональный испытательный стенд для клапанов
1. Испытательная среда: вода;
2. Испытательное давление: 0-1000 бар;
3. Испытательный диапазон: 4. Усилие зажима: < 40т; 5. Питание: 1.4Nm3/Min@6.9 bar,AC220V/50Hz; 6. Размеры и вес: Шкаф для нагнетания давления: L780*W600*H1200(мм), 128кг; Шкаф управления: L600*W1000*H1200(мм), 110кг.
- Параметры продукта
1. Испытательная среда: вода;
2. Испытательное давление: 0-1000 бар;
3. Испытательный диапазон: 4. Усилие зажима: < 40т; 5. Питание: 1.4Nm3/Min@6.9 bar,AC220V/50Hz; 6. Размеры и вес: Шкаф для нагнетания давления: L780*W600*H1200(мм), 128кг; Шкаф управления: L600*W1000*H1200(мм), 110кг.
▍Области применения
Многофункциональный испытательный стенд для клапанов тпу -300- dm
1. Самостоятельно разработанные нашей компанией с независимыми правами интеллектуальной собственности;
2. Подходит для испытания под давлением корпуса фланцевых труб, таких как четырехсторонний корпус, трехсторонний корпус, двусторонний корпус;
3. Подходит для гидростатического испытания предохранительных клапанов;
4. Подходит для испытания заднего сиденья и испытания на герметичность под высоким давлением жидкости промышленных клапанов, включая запорный клапан, запорный клапан, запорный клапан, шаровый клапан, контрольный клапан и клапан бабочки.
▍Основные особенности
1. Таблица зажима оборудования имеет 4 направления зажимного устройства вверх, вниз, влево и вправо, что легко установить и зажимы различные спецификации промышленных клапанов, фланцевой арматуры, корпуса предохранительного клапана и т.д.. Усилие зажима в 4 направлениях может достигать 40 т в каждом; Верхний зажим можно перемещать по направляющему рельсу, что удобно для подъема и зажима больших клапанов.
2. Для обеспечения стабильности давления в ходе испытания и предотвращения ослабления испытываемого клапана источник давления использует насос для жидкостей с повышенным давлением на приводе телидного газа и автоматическое дополнение давления.
3. Испытательная среда является жидкой, и максимальное испытательное давление может достигать 1000 бар.
4. Пользователи могут выбрать уплотнение о-кольца в зависимости от различных размеров клапанов. Испытательный диапазон-DN25-400. Уплотнение резиновой прокладки может использоваться при низком давлении.
5. Система нагнетания давления использует нагнетаемый жидкостный насос 'телид', который быстро повышает давление и сохраняет его, а также может получить постоянный и стабильный источник давления. Оборудован высоким гидравлическим насосом, который может быстро сжаться, чтобы значительно сократить время ожидания и повысить эффективность, и низким гидравлическим насосом, который заполняет клапан быстро.
6. Система сбора и контроля данных оснащена программным обеспечением для жидкостных испытаний 'телид', которое позволяет осуществлять автоматическую многоступенчатовую обработку давления, гиростатическое испытание, испытание на разрыв, сбор данных и другие функции. Система была использована многими клиентами в течение многих лет, и получить похвалу и удовлетворение за ее высокую надежность, высокую точность и простоту работы.
▍Значение параметра
1. Испытательная среда: вода;
2. Испытательное давление: 0-1000 бар;
3. Испытательный диапазон: 4. Усилие зажима: < 40т; 5. Питание: 1.4Nm3/Min@6.9 bar,AC220V/50Hz; 6. Размеры и вес: Шкаф для нагнетания давления: L780*W600*H1200(мм), 128кг; Шкаф управления: L600*W1000*H1200(мм), 110кг.
