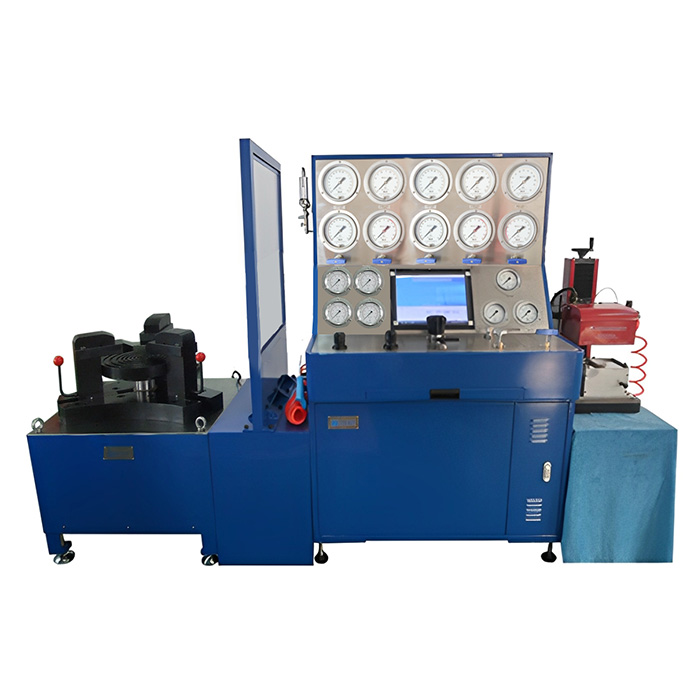

Пневмогидравлический стенд TPU - 3100 для испытания газов высокого, среднего и низкого давления (680 бар)
1. Испытательная среда: азот или чистый сжатый воздух;
2. Испытательное давление: максимальное испытательное давление 680 бар;
3. Испытательный диапазон: фланцевый: DN15-250(1 1/2 '-10')
Резьба: DN15-50(1/2 '-2');
4. Усилие зажима: 25 т;
5. Источник питания: 7 бар сухого и чистого сжатого воздуха; Питание: AC220V, 50Hz;
6. Размеры и вес:
Общий размер и вес: 2162*800*1690, 691кг
Пульт управления: 1030*800*1690, 224кг
Консоль зажима: 732*732* 919,421кг
PT щит: 400*732*1690, 46g
- Параметры продукта
1. Испытательная среда: азот или чистый сжатый воздух;
2. Испытательное давление: максимальное испытательное давление 680 бар;
3. Испытательный диапазон: фланцевый: DN15-250(1 1/2 '-10')
Резьба: DN15-50(1/2 '-2');
4. Усилие зажима: 25 т;
5. Источник питания: 7 бар сухого и чистого сжатого воздуха; Питание: AC220V, 50Hz;
6. Размеры и вес:
Общий размер и вес: 2162*800*1690, 691кг
Пульт управления: 1030*800*1690, 224кг
Консоль зажима: 732*732* 919,421кг
PT щит: 400*732*1690, 46g
▍Области применения
Испытательный стенд для газов высокого, среднего и низкого давления (интегрированный регистратор) TPU - 3100 - 3R
В соответствии с общими международными стандартами испытаний - API526, API527, ANSI / API RP576, для всех типов SRV применяются испытания на заданное давление и герметичность седла клапана.
▍Основные особенности
1. Это оборудование состоит из трех основных частей: консоли управления, зажима консоли, и PT shield. Предназначен для проверки заданного давления и герметичности сидений предохранительных клапанов.
2. Общая конструкция оборудования соответствует эргономике, включая высоту консоли зажима, высоту манометра давления, положение клапана, положение дисплея и угол наклона и т.д. Рабочая панель организована и указана в соответствии с технологической схемой.
3. Панель управления установлена с 15 - дюймовым жк-дисплеем, с ящиком для клавиатуры и мыши.
4. Оборудование стандартно оснащено системой сбора данных, которая самостоятельно разрабатывается нашей компанией. Удобный для пользователя, анализ и регистрация испытания клапана. Программное обеспечение для сбора данных может автоматически создавать отчеты. Содержание отчета соответствует национальным стандартам и требованиям пользователей.
5. Оснащен пятью наборами прецизионно-измерительных приборов с различными диапазонами на панели, удобными для пользователей для сравнения с двумя измерительными приборами. Оборудованы соответствующими датчиками давления.
6. Бустер высокого давления — это американский продукт Sprague, который является фирменным агентом нашей компании. Быстрое повышение и хорошее удержание давления, и может использоваться в течение длительного времени без технического обслуживания.
7. Оснащен регулятором высокого давления газа, выходное давление регулируется бесконечно.
8. Гидравлическая автоматическая система зажима разрабатывается независимо, с безопасным и надежным зажимом, предварительным зажимом, точным зажимом и другими методами зажима, что позволяет одному человеку быстро завершить испытания.
9. Консоль зажима с центром трех когтей связи, экономия труда и удобно для быстрого зажима.
10. Консоль зажима отличается высокой жесткостью и разумной конструкцией, что удобно для небольших клапанов и подходит для больших и тяжелых клапанов.
11. Продукт имеет высокую эффективность и может использоваться без дефектов в течение длительного времени. Она может быстро восстановить инвестиции и принести долгосрочные выгоды.
▍Значение параметра
1. Испытательная среда: азот или чистый сжатый воздух;
2. Испытательное давление: максимальное испытательное давление 680 бар;
3. Испытательный диапазон: фланцевый: DN15-250(1 1/2 '-10')
Резьба: DN15-50(1/2 '-2');
4. Усилие зажима: 25 т;
5. Источник питания: 7 бар сухого и чистого сжатого воздуха; Питание: AC220V, 50Hz;
6. Размеры и вес:
Общий размер и вес: 2162*800*1690, 691кг
Пульт управления: 1030*800*1690, 224кг
Консоль зажима: 732*732* 919,421кг
PT щит: 400*732*1690, 46g
