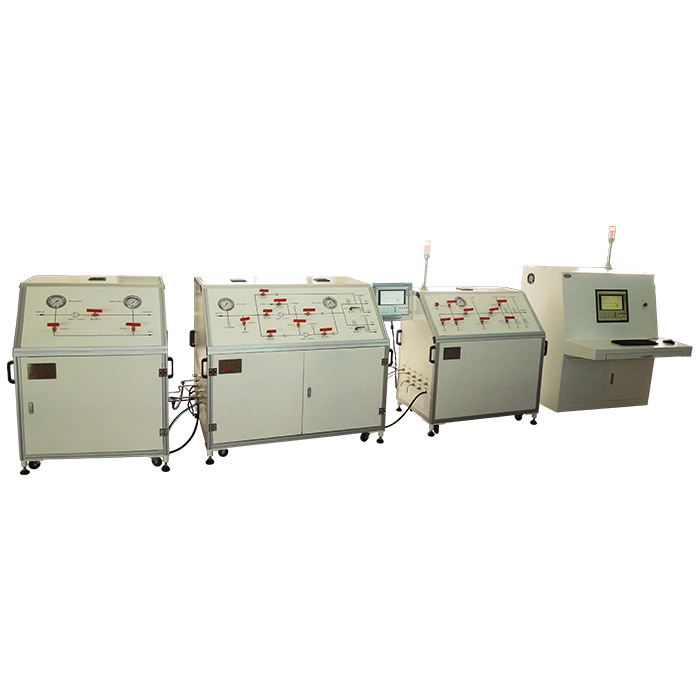

300 МПа Система наддува водорода сверхвысокого давления TPU-SW002-4
1. Испытательная среда: 100% водорода;
2. Испытательное давление: выход < 3000 бар, вход 20 - 200 бар;
3. Источник питания: 10 кВт, AC380V / 50 Гц;
4. Размеры и вес:
Первичная система наддува: L1000 * W1050 * H1340 (mm), 378 Kg;
2 - ступенчатая система наддува: L1500 * W1050 * H1340 (mm), 580Kg;
Система клапанов высокого давления: L1200 * W707 * H1270 (mm), 225 кг;
Системы сбора и управления данными: L1200 * W1150 * H1400 (mm); 217 кг
- Параметры продукта
1. Испытательная среда: 100% водорода;
2. Испытательное давление: выход < 3000 бар, вход 20 - 200 бар;
3. Источник питания: 10 кВт, AC380V / 50 Гц;
4. Размеры и вес:
Первичная система наддува: L1000 * W1050 * H1340 (mm), 378 Kg;
2 - ступенчатая система наддува: L1500 * W1050 * H1340 (mm), 580Kg;
Система клапанов высокого давления: L1200 * W707 * H1270 (mm), 225 кг;
Системы сбора и управления данными: L1200 * W1150 * H1400 (mm); 217 кг
▍Области применения
300 МПа Система наддува водорода сверхвысокого давления TPU - SW002 - 4
Подходит для многоступенчатого автоматического наддува, гидравлических испытаний, испытаний на взрывание, сбора данных и защиты безопасности
▍Основные особенности
1. Состоит из 1 - ступенчатой системы наддува, 2 - ступенчатой механической системы наддува, клапанной системы высокого давления, системы сбора и управления данными;
2. Компоненты включают специальные компоненты швейцарской марки NOVA Swiss водород: высоковольтный диафрагменный компрессор, пневматический игольчатый клапан, ручной игольчатый клапан;
3. 2 - ступенчатая система наддува включает в себя 100 МПа, 300 МПа водородные специальные взрывозащищенные мембранные компрессоры. При низком давлении можно использовать диафрагменный компрессор мощностью 100 МПа для быстрого наддува. Для сверхвысокого давления свыше 100 МПа можно использовать диафрагменный компрессор мощностью 300 МПа;
4.Система наддува 4.2 предназначена для ручной разгрузки. Когда программное обеспечение заморожено или схема ненормальна и не может быть выгружена с помощью программного обеспечения, удалите систему тестирования высокого давления вручную на панели управления;
5. Система сбора и управления данными имеет кнопку аварийной остановки, трехцветную сигнализацию и программное обеспечение для системы наддува сверхвысокого давления Telide. Программное обеспечение обеспечивает автоматические многоступенчатые испытания под давлением, гидравлические испытания, взрывные испытания, сбор данных и сигнализацию о неисправностях в режиме реального времени;
6. Система наддува ступени 6.1, система механического наддува ступени 2 и система клапанов высокого давления спроектированы таким образом, чтобы предупредить о неисправности, а мембранный компрессор был защищен от избыточного давления, чтобы защитить безопасное использование оборудования.
▍Значение параметра
1. Испытательная среда: 100% водорода;
2. Испытательное давление: выход < 3000 бар, вход 20 - 200 бар;
3. Источник питания: 10 кВт, AC380V / 50 Гц;
4. Размеры и вес:
Первичная система наддува: L1000 * W1050 * H1340 (mm), 378 Kg;
2 - ступенчатая система наддува: L1500 * W1050 * H1340 (mm), 580Kg;
Система клапанов высокого давления: L1200 * W707 * H1270 (mm), 225 кг;
Системы сбора и управления данными: L1200 * W1150 * H1400 (mm); 217 кг
